Aplikační hlavy a trysky

Inovativní technologie zaměřená na prvotřídní kvalitu

Všechny aplikátory ITW Dynatec jsou součástí flexibilní platformy Precision Metering Technology, která zaručuje maximální přesnost všech technologií a systémů plošného a sprejového nebo bodového nanášení lepidla. „The Vector ASU“ zajišťuje vysokou přesnost všem aplikacím. Nový „Vector Surge“ pak umožňuje variabilní střídání rozdílné gramáže a vzoru lepidla prostřednictvím jediného aplikátoru.

Precision Metering Technology získala v roce 2014 cenu „Most Innovative & Successfull Equipment Technology“ v průmyslovém oboru zpracování netkaných textilií.

Více informací o aplikačních systémech

Nabídka produktů

Vector Metered Hot Melt Slot Applicator

Vector Metered Hot Melt Slot Applicator

Aplikátor pro plošné nanášení lepidla. Standardní šířka 100mm, 200mm, 300mm, 400mm, 500mm a 600mm.

Využití pro:

Systémy pro plošné nanášení lepidel

  • Vhodný pro kontinuální i střídavé aplikace
  • Možnost nezávislého řízení průtoku jednotlivých modulů
  • Přesnost "cress/web" 0.5%

APEX™ Intermittent Slot Dies

Slotový aplikátor lepidla pro vysoké rychlosti

APEX™ Intermittent Slot Dies<br><p>Slotový aplikátor lepidla pro vysoké rychlosti</p>

Vysoce přesný aplikátor s nanášením lepidla ovládaným vzduchem. Jeho flexibilní konstrukce umožňuje přerušovanou aplikaci na různé substráty. Je ideální pro přesné nanášení přerušovaných vzorů lepidla při vysoké rychlosti. Může být volitelně vybaven prodlouženou nevytápěnou štěrbinou pro snadnější nános na choulostivé materiály. Vzduchem ovládané moduly jsou vybaveny pružinou, která zajišťuje přesné a rychlé uzavírání výtoku lepidla. Konstrukce čelisti slotu zabraňuje hromadění nežádoucích zbytků lepidla na podkladový materiál. Využívá se pro netkané textilie, pásky, etikety, dětské pleny a jednorázové kalhotky.

Využití pro:

Systémy pro plošné nanášení lepidel

  • Možnost dosažení extrémně tenké vrstvy naneseného lepidla
  • Samočisticí čelisti
  • Kompatibilní s lepidly o různé viskozitě

Equity™ Continuous Slot Dies

Slotový aplikátor lepidla pro kontinuální nánosy

Equity™ Continuous Slot Dies<br><p>Slotový aplikátor lepidla pro kontinuální nánosy</p>

Spolehlivý a ekonomicky zajímavý aplikátor. Díky těmto vlastnostem je špičkou ve své třídě. Spolu s trvanlivostí poskytuje přesnost ± 10% v celoplošném nánosu lepidla. Patentovaný systém „easy-cut“ distančního plátu, definujícího štěrbinu a vzor lepidla, je navržen tak, aby šetřil peníze a čas. Jeho úprava a/nebo výměna je jednoduchá bez potřeby speciálního nářadí. Aplikační šířku hlavy aplikátoru je možné díky její modulární konstrukci měnit po 50 mm. Čelisti slotu v provedení „Quick-change“ jsou snadno a rychle vyměnitelné. Provozní spolehlivost zvyšuje oboustranný filtrační blok s „multi-port“ vstupem. Využívá se pro dětské pleny a jednorázové kalhotky.

Využití pro:

Systémy pro plošné nanášení lepidel

  • Patentovaný systém „easy-cut“ šetří peníze a čas.
  • Vzor nánosu lepidla je flexibilní od celoplošného nánosu po rozmanité kombinace pásů různých šířek
  • Snadná a rychlá výměna čelistí

CrossCoat™ Precision Metered Die

CrossCoat™ Precision Metered Die

Aplikační hlava určená pro bezkontaktní nános lepidla, ideální pro materiály citlivé na teplotu. Využívá se pro pásky a etikety.

Využití pro:

Systémy pro plošné nanášení lepidel

  • Patentovaná recirkulace snižuje riziko degradace lepidla
  • Přesnost "cros/web" +-5%

BF MicroBead Applicator

BF MicroBead Applicator

Aplikátor určený pro technologii nanášení housenek nebo bodů. Díky nastavitelnému zdvihu jehel lze nastavit průtok lepidla. Je ideální pro maximální přesnost. Integrované jehly a samočisticí trysky prakticky zabraňují napalování lepidla a prostojům ve výrobě (Optima Module). Využívá se pro dětské pleny a jednorázové kalhotky nebo dámské intimní vložky.

Využití pro:

Technologie pro nanášení housenek a bodů

  • Systém "Open Air/Closed Air" zajišťuje přesné umístění a délku housenky lepidla
  • Platinový senzor kontroluje a udržuje optimální teplotu

BF Mod-Plus Marathon

BF Mod-Plus Marathon

Vzduchem ovládaný aplikátor tavného lepidla o jedné nebo více tryskách s integrovaným, snadno výměnným filtrem, který zajišťuje delší životnost hlavy aplikátoru a zamezuje zanášení trysek. The Marathon's™ šroubovací systém umožňuje rychlou a jednoduchou výměnu jehly nebo celého modulu.

Využití pro:

Technologie pro nanášení housenek a bodů

  • Systém ovládání modulu "Open Air/Closed Air" zajišťuje přesnost nanášeného vzoru
  • Platinový senzor pro přesnou kontrolu a regulaci teploty
  • Kompatibilní s konkurenčními stroji

BF Mod-Plus Electric Valve

BF Mod-Plus Electric Valve

Vzduchem ovládaný aplikátor tavného lepidla o jedné nebo více tryskách s integrovaným, snadno výměnným filtrem, který zajišťuje delší životnost hlavy aplikátoru a zamezuje zanášení trysek. The Marathon's™ šroubovací systém umožňuje rychlou a jednoduchou výměnu jehly nebo celého modulu.

Využití pro:

Technologie pro nanášení housenek a bodů

  • Platinový senzor kontroluje a řídí optimální teplotu
  • Kompatibilní s většinou konkurenčních konfigurací

BF Mod-Plus Low Profile (LP) Marathon

BF Mod-Plus Low Profile (LP) Marathon

Aplikátor lepidla s nízkým profilem, určený pro technologie nanášení housenek a bodů. Nízko-profilová konstrukce je ideální pro stroje určené k formování a uzavírání obalů.

Využití pro:

Technologie pro nanášení housenek a bodů

  • Integrovaný filtr zabraňuje ucpávání trysek nečistotami
  • Platinový senzor pro kontrolu a regulaci optimální teploty
  • Systém ovládání modulu "Open Air / Close Air" zajišťuje přesné umístění a délku housenky lepidla

APEX Precision Coat

APEX Precision Coat

Aplikátor pro sprejové nanášení lepidla. Zajišťuje vynikající pevnost spoje s otevřeným vzorem. Modul "Open Air / Closed Air" (otevřený/zavřeny vzduch) pro precizní zakončení. Využívá se pro dětské pleny a jednorázové kalhotky.

Využití pro:

Sprejové nanášení lepidel

  • Menší spotřeba lepidla
  • Čistá aplikace s minimálním znečištěním
  • Žádná zmetkovost

Delta Fx Fiberized Spray Technology

Delta Fx Fiberized Spray Technology

DeltaFx™ spejový aplikátor (vlákna) vhodný zejména pro různé typy laminací a optimalizované lepení. Při náhodném kladení vláken pracuje s minimální spotřebou lepidla. Kontinuální aplikace, které zahrnují PSA, APAO, a reaktivní tavná lepidla.

Využití pro:

Sprejové nanášení lepidel

  • Rychlá změna šířky vzoru
  • Jednotlivá tryska umožňuje šířku vzoru do 12-ti palců (v závislosti na lepidle)
  • Rovnoměrná aplikace snižuje riziko zvrásnění povrchu

Traditional UFD Fiberized Spray

Traditional UFD Fiberized Spray

Lamiated Plate Technology with Uniform Fiber Deposition - inovace patentovaná společností - aplikátor pro sprejové nanášení lepidla. Využívá se pro technické a netkané textilie.

Využití pro:

Sprejové nanášení lepidel

  • Šetření lepidla až o 50%
  • Perfektní pevnost spoje s při menším nánosu lepidla
  • Nerezová konstrukce s dlouhou životností
  • Precizní kontrola velikosti vlákna lepidla i jeho umístění

UFD Equity Applicators

UFD Equity Applicators

Equity - patentovaná technologie - řada flexibilních aplikátorů, která odpovídá širokému spektru výrobních nároků. Stačí si pořídit "equity" a otázka aplikačních hlav pro různé aplikace ve výrobě je vyřešena. Využívá se pro technické a netkané textilie, dětské pleny a jednorázové kalhotky a dámské intimní vložky.

Využití pro:

Sprejové nanášení lepidel

  • Možnost zvýšení hmotnosti nánosu od .02 gramů na lineární metr pásky
  • Šetření lepidla do 70% oproti spirálové, nebo jiné nekontaktní aplikační metodě
  • Vhodná i pro vertikální nebo horizontální trysky typu HS Series.

UFD High Speed Applicators

UFD High Speed Applicators

Od ITW Dynatec, s patentovaným Omega™ a Random Fiber vzorem. Tato UFD -HS™ aplikační hlava vám umožní snížit spotřebu lepidla až o 70%. Využití pro technické a netkané textilie, dětské pleny a jednorázové kalhotky.

Využití pro:

Sprejové nanášení lepidel

  • Sestavení jedním šroubem - Patent Pending.
  • Nízká spotřeba lepidla bez negativního vlivu na pevnost spoje.
  • Precizní kontrola vrstvy lepidla.
  • Vlastnosti HS Series s dlouhou životností a zpětným takem (bez odkapávání)
  • S přímým nebo solenoidovým ovládáním
  • Běžný solenoid nebo solenoid se zkrácenou reakční dobou, modul nebo tryska

UFD Easy-Mount Bracketry

UFD Easy-Mount Bracketry

The UFD Brand™ Mounting Brackets od ITW Dynatec jsou užitečnou pomůckou k rychlému a bezproblémovému sestavení aplikátorů značky UFD Brand™. Navíc jsou rychlou a snadnou cestou k nastavení vzdálenosti aplikátoru od substrátu a úhlu, pod kterým je lepidlo aplikováno.

Využití pro:

Sprejové nanášení lepidel

  • Široká nabídka volby nastavení
  • Každé nastavení je spolehlivé a vratné
  • Konstrukce je hliníková
  • Instalace jednotlivých montážních dílů je jednoduchá a nevyžaduje zvláštní znalosti nebo montážní pomůcky

Vector Metered Spray Aplicator

Vector Metered Spray Aplicator

Sprejový aplikátor Vector™ je sestrojen pro precizní aplikaci na různorodé substráty s přesností měření do ±0.5% na každých 25mm šířky.

Využití pro:

Sprejové nanášení lepidel

  • Extrémní přesnost do ±0.5% v místě aplikace
  • Standardní šířka 100-600mm
  • Umožňuje individuálně nastavitelný průtok ke každému modulu
  • Sprejový aplikátor sdílí společnou pumpu s čerpadlem a řídící jednotkou

TwinCoat
Produkt nominovaný na cenu za inovaci na LabelExpo 2015

TwinCoat<br>Produkt nominovaný na cenu za inovaci na LabelExpo 2015

Nová patentovaná technologie TwinCoat je bezkontaktní nános štěrbinovým aplikátorem, který umí nanést dvě vrstvy lepidlových filmů s různými vlastnostmi na tentýž podklad při jediném průchodu. Tato inovace umožňuje vytvořit dvě lepící vrstvy s různou charakteristikou, s použitím jediného aplikátoru a v jediném výrobním kroku. Výsledný povrch je vysoce transparentní a bez pruhů. Schopnost vytvořit adhezní film se dvěma různými povrchy znamená bezkonkurenční flexibilitu v přizpůsobení se k nejrůznějším zadáním. Výhoda pro Vás: Výrazné snížení výrobních nákladů (drahé lepidlo může být z části nahrazeno levnější variantou), lepší kvalita výrobku (možnost optimalizace lepidla při laminaci dvěma druhy substrátu), možnost vytvořit diverzifikované a inovativní portfolio produktů (vkládání nových funkcí díky vrstvě lepidla), výrazné snížení prostojů a zvýšení produktivity (rychlá výměna v provozu).

Využití pro:

Systémy pro plošné nanášení lepidel

  • Přesnost plošného nánosu je ± 5% a při vysokých rychlostech může být dosaženo minimálního nánosu až 1gsm.
  • Materiály citlivé na teplo, jako jsou tenké PP a PE fólie nepřijdou do styku s horkými čelistmi aplikátoru, což eliminuje poškození filmu.

DynaBF

DynaBF

Aplikátor tavného lepidla

Využití pro:

Sprejové nanášení lepidel

  • Přesné nanášení housenky nebo bodu lepidla
  • Platinový senzor teploty
  • Pneumatické uzavírání modulu
  • Široká škála trysek

DynaColt High Speed

DynaColt High Speed

Aplikátor pro dispersní lepidla

Využití pro:

Systémy pro plošné nanášení lepidelTechnologie pro nanášení housenek a bodůSprejové nanášení lepidel

  • Délka cyklu 2 ms
  • Robustní konstrukce uzavíracího ventilu
  • Pracovní tlak 40 bar
  • Kompatibilní s lepidly různých viskozit

DynaCold Mini

DynaCold Mini

Menší a lehčí verze aplikátoru pro dispersní lepidla.

Využití pro:

Systémy pro plošné nanášení lepidelTechnologie pro nanášení housenek a bodůSprejové nanášení lepidel

  • Délka cyklu 2 milisekundy
  • Robustní konstrukce uzavíracího ventilu
  • Pracovní tlak 40 bar
  • Kompatibilní s lepidly různých viskozit

Exact Coat

Exact Coat

Nová řada přesných štěrbinových hlav včetně stavěcího mechanismu a vodících válců tvoří kompletní nanášecí stanici. Nový systémem nabízí špičkové řešení pro tenký a  precizní nános lepidlového filmu. Systém sleduje a řídí hodnoty tlaku a teploty lepidla v nanášecí štěrbině v reálném čase.

Využití pro:

Systémy pro plošné nanášení lepidel

  • Vysoký výkon s možností zvýšit výrobní rychlost a snížit spotřebu lepidla
  • Žádné pruhování
  • Možnost nánosu ultra-tenkých vrstev s přesnou a konstantní gramáží lepidla

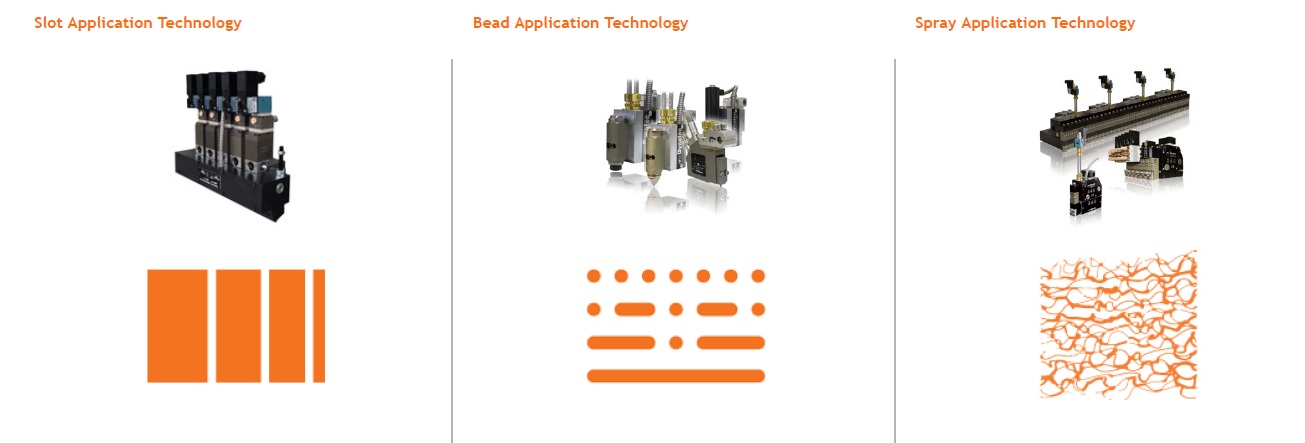

Aplikační technologie

Aplikátory nanášení housenky / bodů

Pneumaticky a elektronicky řízené aplikátory tavného lepidla ITW Dynatec pro nános housenky
a bodu jsou inovativně řešeny pro zvýšení spolehlivosti, snížení nákladů na údržbu a prodloužení životnosti.

Aplikátory plošného nanášení lepidla (Slot Die)

ITW Dynatec technologie plošného nanášení lepidla, jsou dobrou volbou pro nejnáročnější výrobní požadavky. ITW Dynatec slotové aplikátory vynikají vysokou přesností nánosu lepidla. Přesnost
a čistý provoz jsou samozřejmostí při kontinuálních i přerušovaných nánosech. Wide Web aplikace mohou být realizovány kontaktními slotovými aplikátory EquityTM a APEXTM nebo bezkontaktním extruzním slotem CrossCoatTM .

Sprejové aplikátory

"ITW Dynatec's Fiberized adhesive spray“ je nejpokrokovější technologií pro aplikaci tavných lepidel. V rámci této řady nabízíme vysoce inovativní produkty. Technologie UFD, DeltaFx a aplikační  hlava Helix Rotary Spray pokrývají širokou škálu výrobních požadavků vyžadujících sprejový nános lepidla.
